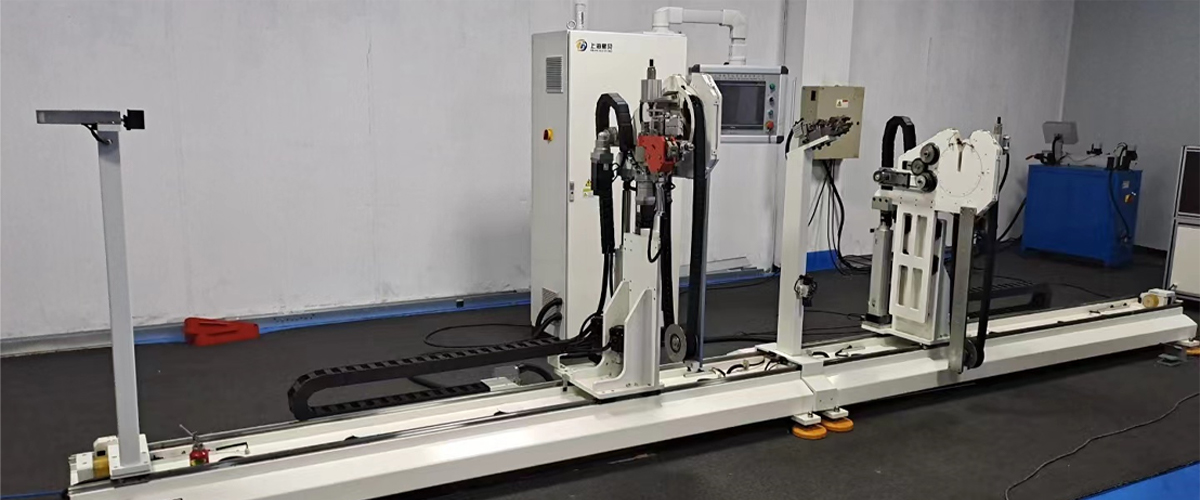

Двухголовочный трубогибочный станок с ЧПУ

Разработанный для высокоточного крупносерийного производства тормозных и гидравлических линий длиной 1000–5000 мм, этот двухголовочный трубогиб с ЧПУ обеспечивает полностью автоматическую загрузку и разгрузку на обоих концах, сводя к минимуму ручное вмешательство и сохраняя при этом стабильное качество продукции.

Управление и эксплуатация: Машина работает через систему управления с ЧПУ с сенсорным интерфейсом, что делает программирование и настройку параметров доступными без специальной подготовки. Все осевые движения выполняются с помощью 15-осевой системы сервопривода, обеспечивающей скоординированное и высокоточное движение на каждой фазе цикла гибки. Обратная связь сервопривода обеспечивает повторяемое позиционирование и плавные последовательности множественных изгибов, обеспечивая ощутимое преимущество в размерной согласованности по сравнению с традиционными гидравлическими системами.

Возможности обработки: Машина обрабатывает трубы наружным диаметром от 4,76 мм до 6,35 мм с толщиной стенки 0,7 мм и поддерживает углы изгиба до 180°—, охватывая весь спектр форм, необходимых для применения в тормозных трубах и гидравлических линиях.

Расчет координат и генерация прямых сегментов: Интегрированный модуль расчета автоматически преобразует пространственные координаты XYZ в параметры машины YBC (расстояние подачи, угол изгиба, угол поворота) и генерирует точные значения отрезков прямой между любыми двумя точками изгиба. Это упрощает создание сложных программ и снижает вероятность ошибок настройки, особенно для многоизгибной трехмерной геометрии труб.

Поля коррекции для каждого операнда: Каждый запрограммированный операнд сопряжен со специальным полем коррекции, отображающим исходное заданное значение и примененное положительное или отрицательное смещение. Исправленные значения можно сохранять независимо, что позволяет выполнять тонкую настройку без изменения основной программы — поддерживая стабильное качество на протяжении длительных производственных циклов и между сменами.

50 точек изгиба на голову: Каждая гибочная головка поддерживает до 50 программируемых точек изгиба, обеспечивая достаточную производительность для сложных геометрий фрезерования и снижая необходимость разделения сложных деталей на несколько циклов зажима.

Трехслойная система штамповочных кругов: Трехслойная конфигурация штамповочного колеса расширяет возможности формования: первый слой обрабатывает стандартные голые трубы; второй слой вмещает трубы с рубашкой или изоляцией, не повреждая внешнюю оболочку; третий слой обеспечивает положение зазора для предотвращения столкновения инструментов во время плотных последовательностей множественных изгибов.

Независимое направление изгиба на шаг: Каждую гибочную головку можно независимо настроить на изгиб влево или вправо на каждом отдельном этапе обработки, что дает программистам точный контроль над сложными трехмерными формами труб без изменения положения или повторного зажима детали.
